Le Contexte : Calculateur SGM Défaillant - Multiple Codes Défaut
Cette BMW Série 5 E60 nous est arrivée avec plusieurs problèmes critiques : le voyant airbag allumé en permanence, le message "Restraint System Failed" sur l'écran de bord, et des dysfonctionnements électroniques multiples. Le diagnostic a révélé plusieurs codes défaut dans le calculateur SGM référence 65776962703 : 93F9 (défaut interne contrôleur),9401 (défaut module de contrôle), et des problèmes de communication avec le DSC (93FB, 9415). Le propriétaire avait déjà consulté plusieurs garages qui lui proposaient tous le remplacement complet du calculateur pour un coût prohibitif (plus de 1500€). Nous avons proposé unesolution de réparation électronique bien plus économique.
Le Calculateur SGM : Un Module Central
Le SGM (Safety and Gateway Module) est un calculateur central de la BMW E60 qui combine deux fonctions essentielles :
- •Module de sécurité (SIM) : Gestion complète des airbags conducteur et passager, airbags latéraux, airbags rideaux, prétensionneurs de ceintures, et détection des collisions
- •Passerelle de communication (ZGM) : Assure la communication entre tous les calculateurs du véhicule via les réseaux CAN (calculateur moteur, ABS, climatisation, GPS, etc.)
Le SGM est équipé d'un microcontrôleur Motorola MC9S12DB128 avec 128 KB de mémoire Flash et 2 KB d'EEPROM. C'est un composant critique pour la sécurité et le bon fonctionnement du véhicule.
Codes Défaut et Symptômes du SGM BMW
Symptômes courants : Voyant airbag allumé permanent, voyant ceinture de sécurité, message "Restraint System Failed", dysfonctionnements électroniques multiples.
- •Code 93F9 : Défaut interne du contrôleur SGM - condensateurs défaillants, corruption mémoire, surtension électrique
- •Code 9401 : Défaut module de contrôle - nécessite mise à jour logicielle ou remplacement capteurs
- •Codes 9402/9404 : Composant capteur avant incorrect - problème capteurs frontaux de collision
- •Codes 93C0/93C1/93C2/93C3 : Capteur occupation siège passager - tapis ODS défectueux, câblage, empêche déploiement airbag passager
- •Codes 93FA/93FB : Appuie-tête actif et communication DSC - absence message vitesse véhicule du DSC/ESP
- •Codes 9413/9414/9415 : Communication DSC/ACSM - problèmes réseau CAN, signal voyant airbag défectueux
Notre Intervention : Programmation Professionnelle
Cette intervention nécessite une expertise en électronique automobile de haut niveau et des équipements professionnels de dernière génération. Voici le processus complet que nous avons suivi :
Diagnostic Initial et Constat du Voyant Airbag
Contrôle du tableau de bord BMW E60 confirmant le voyant airbag allumé. Le compteur affiche plus de 250 000 km et le véhicule Diesel est en bon état général. Diagnostic électronique révélant que le calculateur SGM d'occasion nécessite une adaptation au véhicule : le VIN ne correspond pas et la mise à jour logicielle est nécessaire.
Dépose du Calculateur SGM
Dépose soigneuse du calculateur SGM situé sous la planche de bord côté passager. Démontage de la boîte à gants et des garnitures pour accéder au module. Le calculateur référence65776962703 est extrait avec ses connecteurs pour être programmé sur établi avec nos équipements spécialisés.
Analyse de la Carte Électronique
Ouverture du boîtier et inspection de la carte électronique. Identification du processeur MC9S12 DB128 et du circuit ZMD U632H64BSK. Préparation du schéma de brochage BDM (VPP, T/R, Reset, GND) pour la connexion aux programmateurs. Cette cartographie précise est essentielle pour une programmation réussie.
Lecture avec Xhorse Multi-Prog
Connexion du calculateur au programmateur Xhorse Multi-Prog via les fils de programmation BDM. Lecture complète de la mémoire EEPROM et Flash du processeur. Sauvegarde des données originales avant toute modification. Identification de la zone contenant le VIN (numéro de série HABGS4C01232) visible sur l'écran de diagnostic.
Programmation avec Autel XP400 Pro
Utilisation de la tablette Autel avec module XP400 Pro pour l'écriture des nouvelles données. Visualisation des données hexadécimales de la puce sur l'écran du programmateur. Modification du VIN pour correspondre au véhicule cible. Écriture de la nouvelle configuration et vérification de l'intégrité des données.
Mise à Jour et Test Final
Réinstallation du calculateur dans le véhicule. Connexion au diagnostic BMW via ordinateur portable pour la mise à jour logicielle finale. Codage du calculateur au véhicule et effacement des codes défauts. Vérification que le voyant airbag s'éteint et que tous les systèmes de sécurité communiquent correctement.
Le Résultat : Calculateur Programmé et Fonctionnel
Après notre intervention de programmation, le calculateur SGM 65776962703 est parfaitement adapté au véhicule. Le voyant airbag est éteint, tous les systèmes de sécurité passive sont opérationnels, et la communication CAN avec les autres calculateurs est établie. Le véhicule a retrouvé unfonctionnement 100% normal et peut circuler en toute sécurité.
Adaptation Réussie d'un Calculateur d'Occasion
Cette intervention de programmation a permis au propriétaire d'utiliser un calculateur d'occasion plutôt que d'acheter un module neuf chez BMW (coût supérieur à 1500€). Grâce à notre expertise en programmation et nos équipements professionnels, nous avons pu adapter le VIN et effectuer la mise à jour logicielle nécessaire. Nous offrons une garantie de 12 mois sur cette intervention, démontrant notre confiance dans la qualité de notre travail. Cette expertise technique permet de redonner vie à des véhicules à kilométrage élevé de manière économique.
Galerie Photos de l'Intervention
Découvrez les différentes étapes de notre intervention technique sur le calculateur SGM. Cliquez sur les images pour les agrandir.

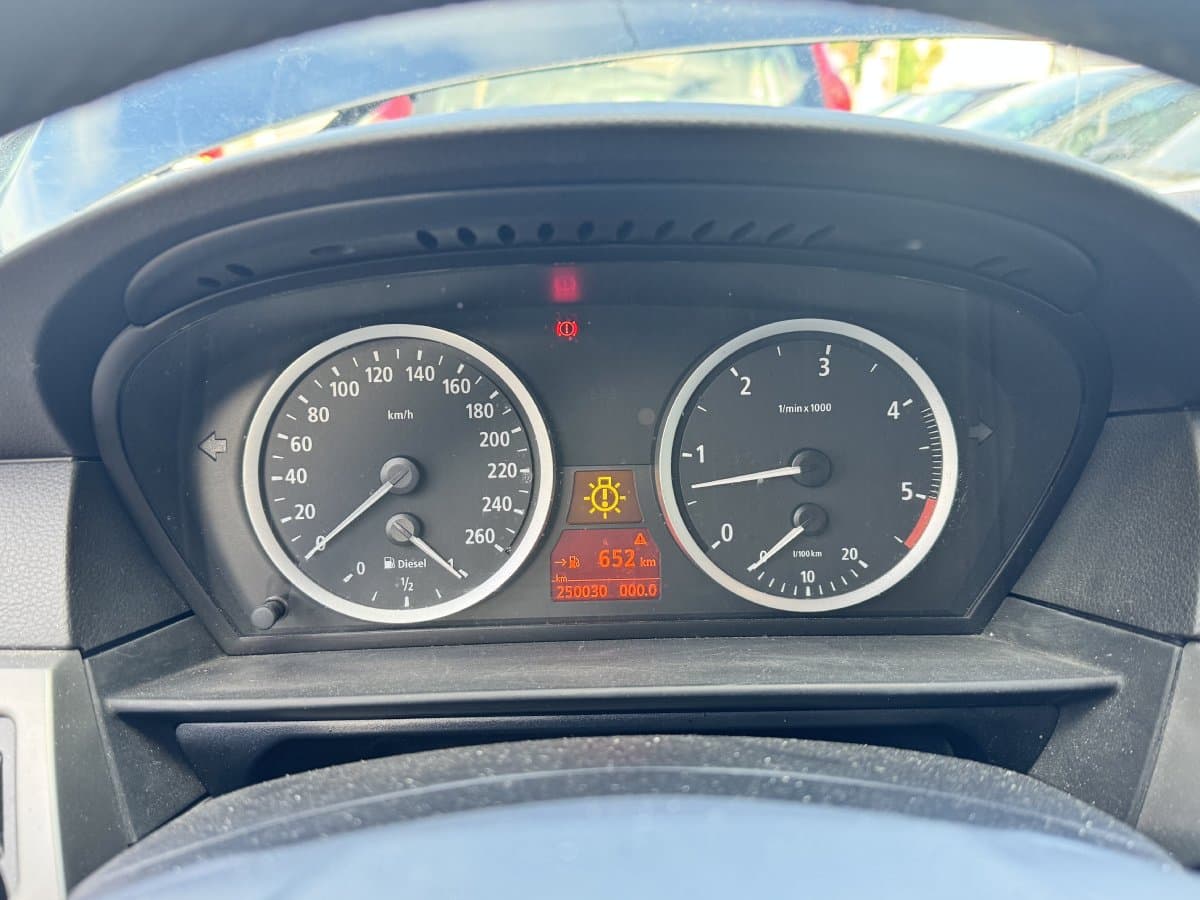

Tableau de bord BMW E60 avec voyant airbag allumé - Diagnostic initial

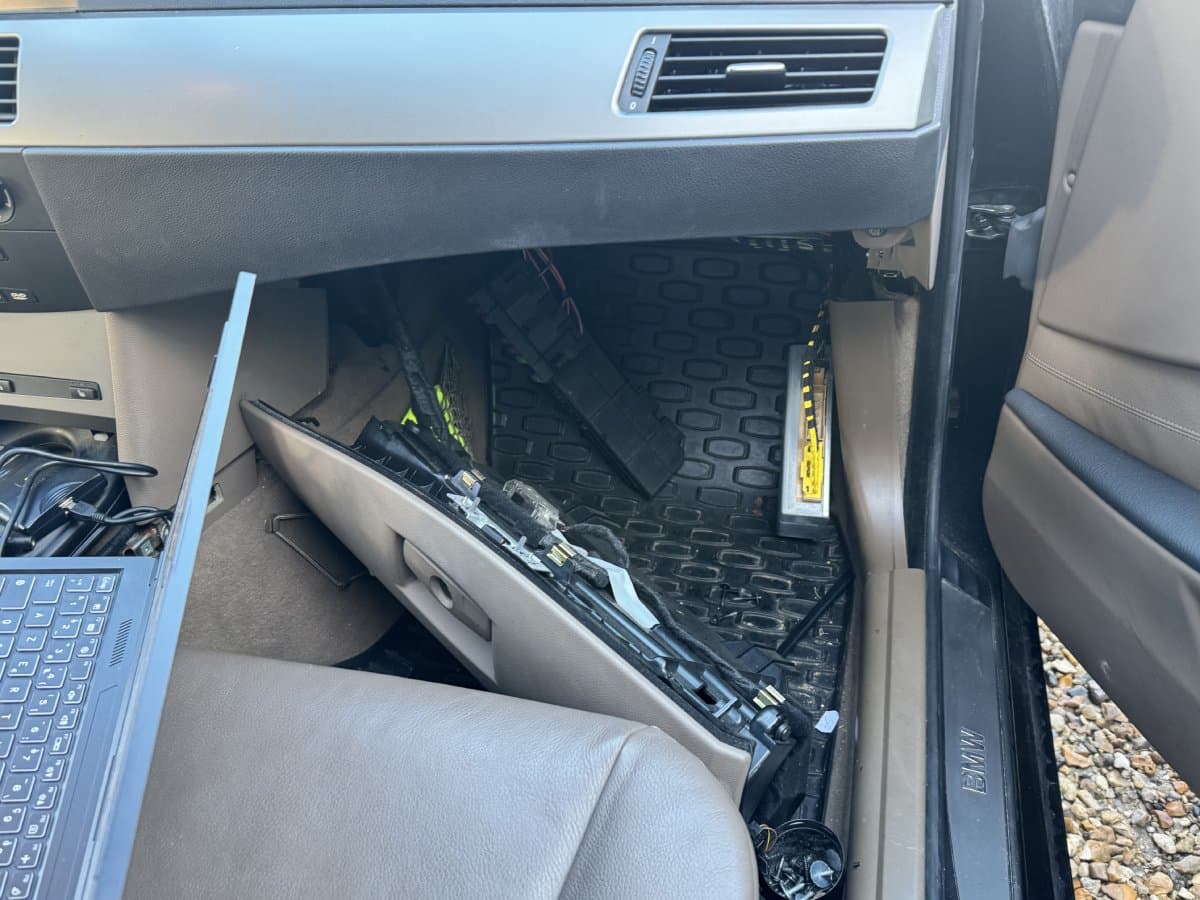

Dépose du calculateur SGM sous le tableau de bord BMW E60

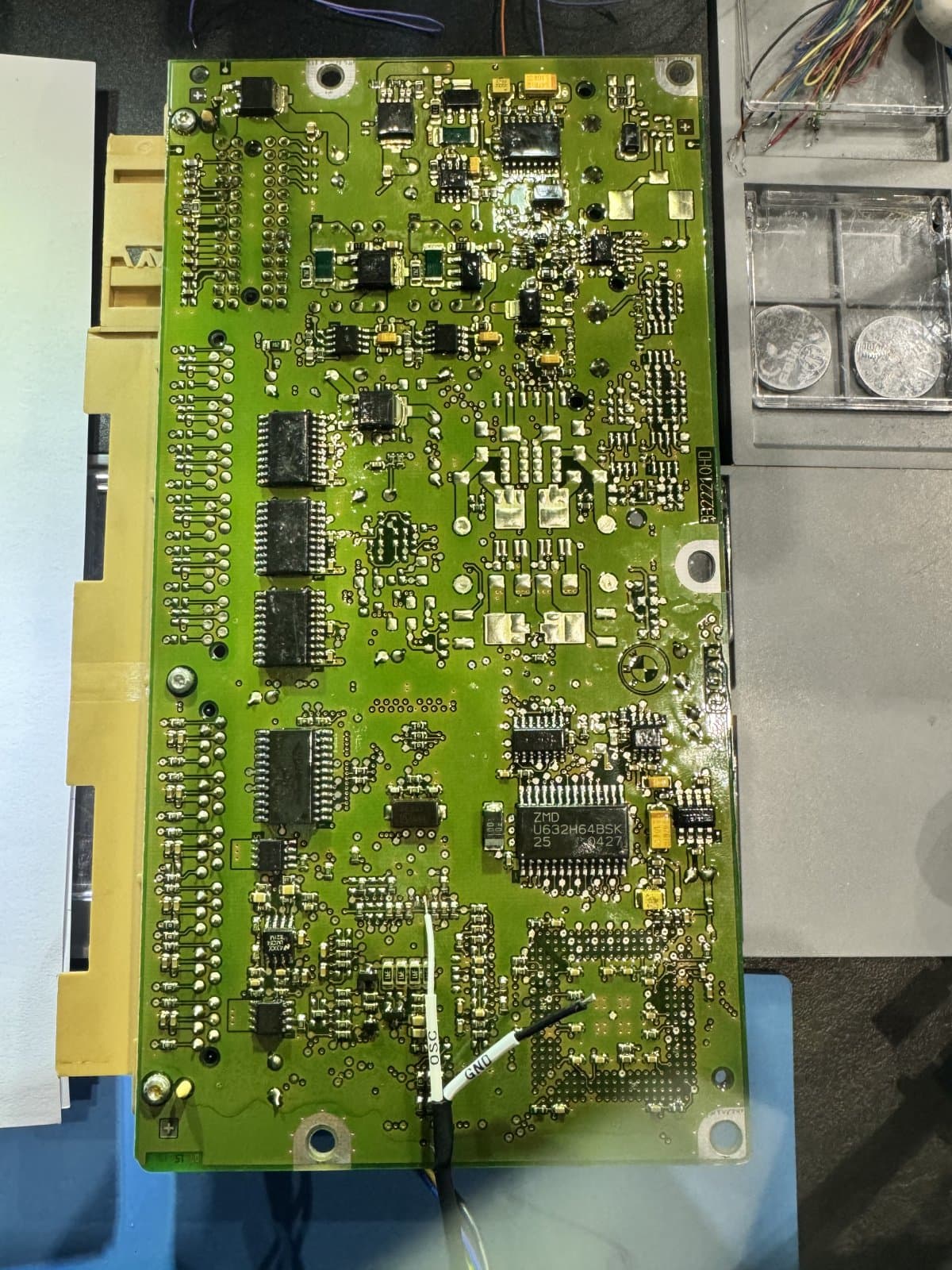

Carte électronique du calculateur SGM BMW 65776962703 avec processeur ZMD

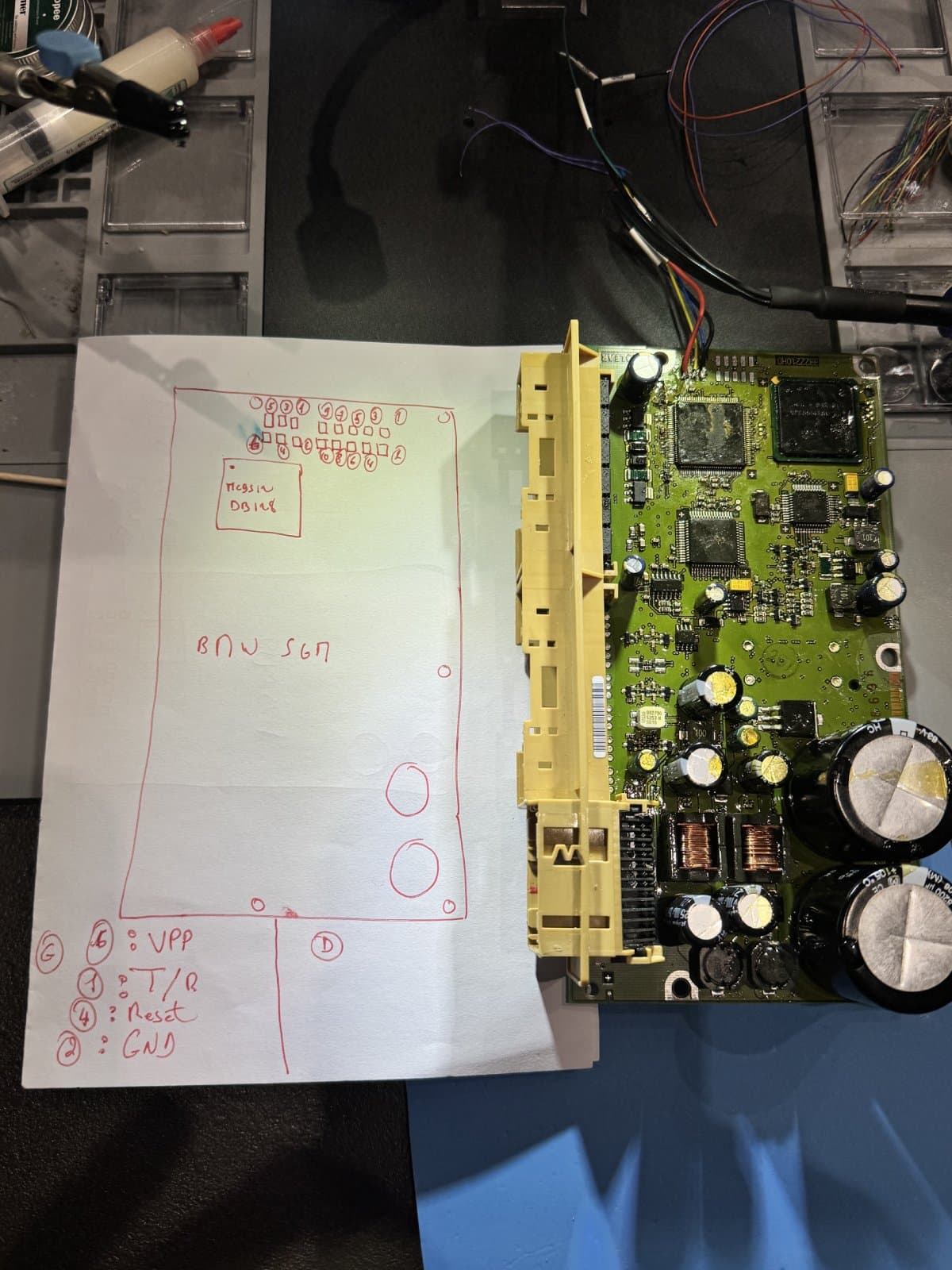

Schéma de brochage BDM pour programmation du MC9S12 DB128

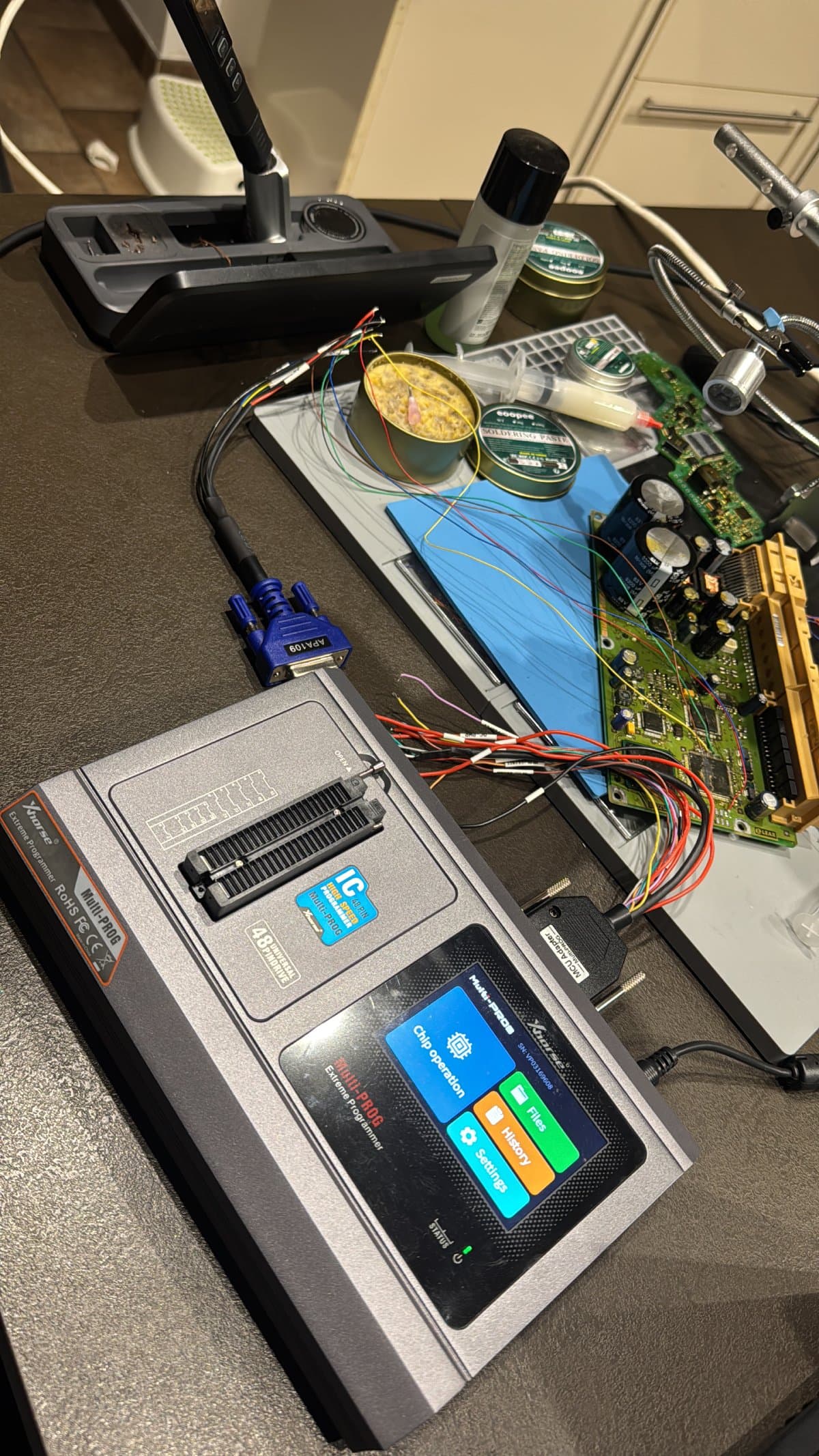

Lecture du calculateur SGM avec programmateur Xhorse Multi-Prog

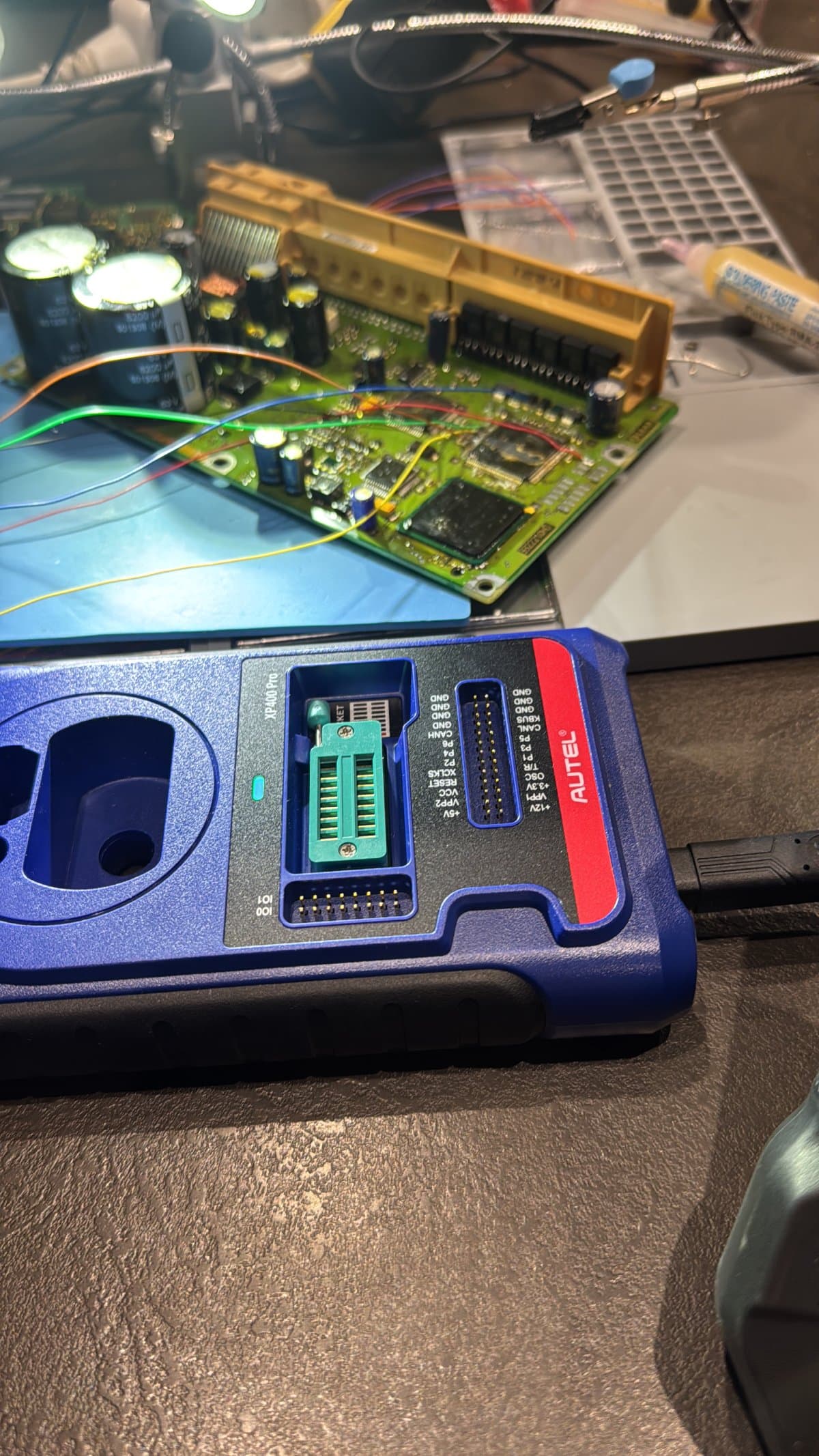

Programmation du calculateur SGM BMW avec Autel XP400 Pro

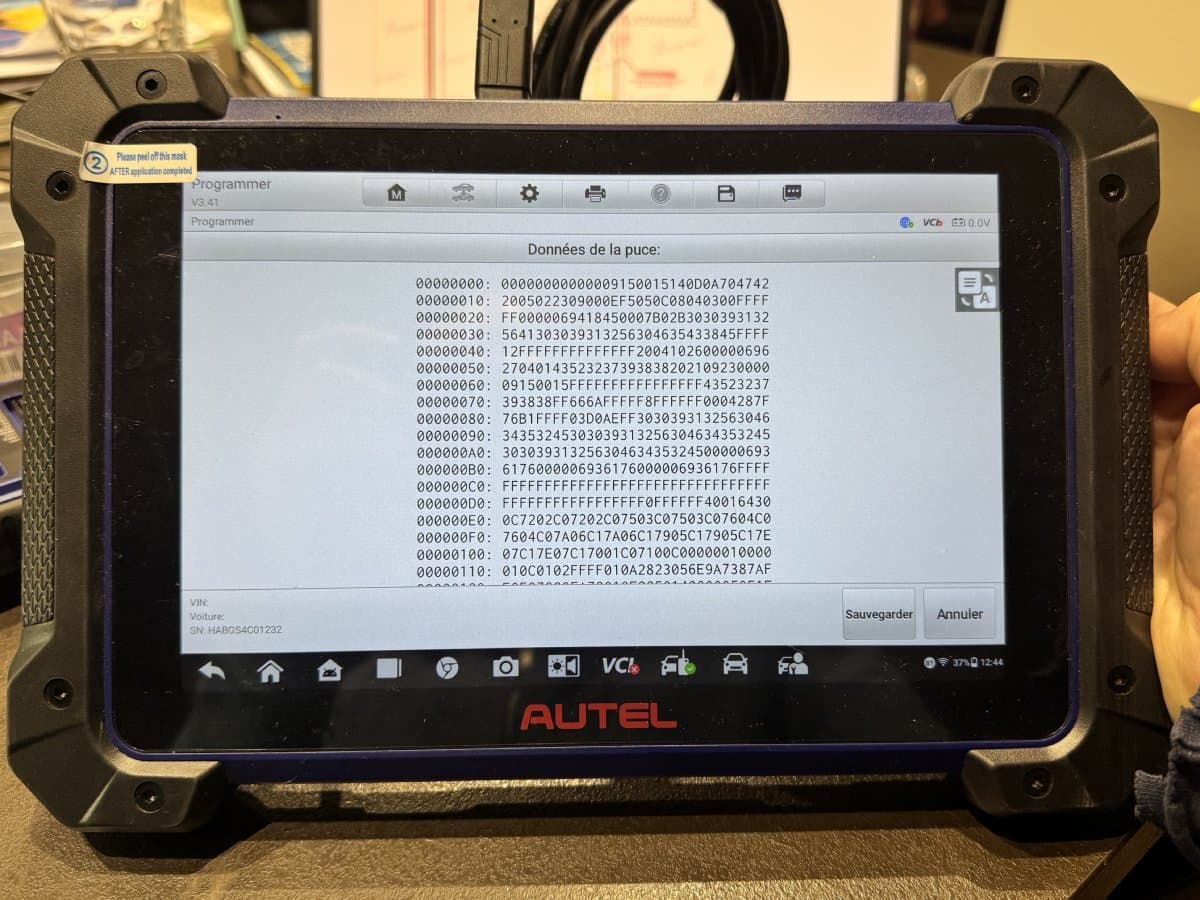

Lecture des données hexadécimales du calculateur SGM sur tablette Autel

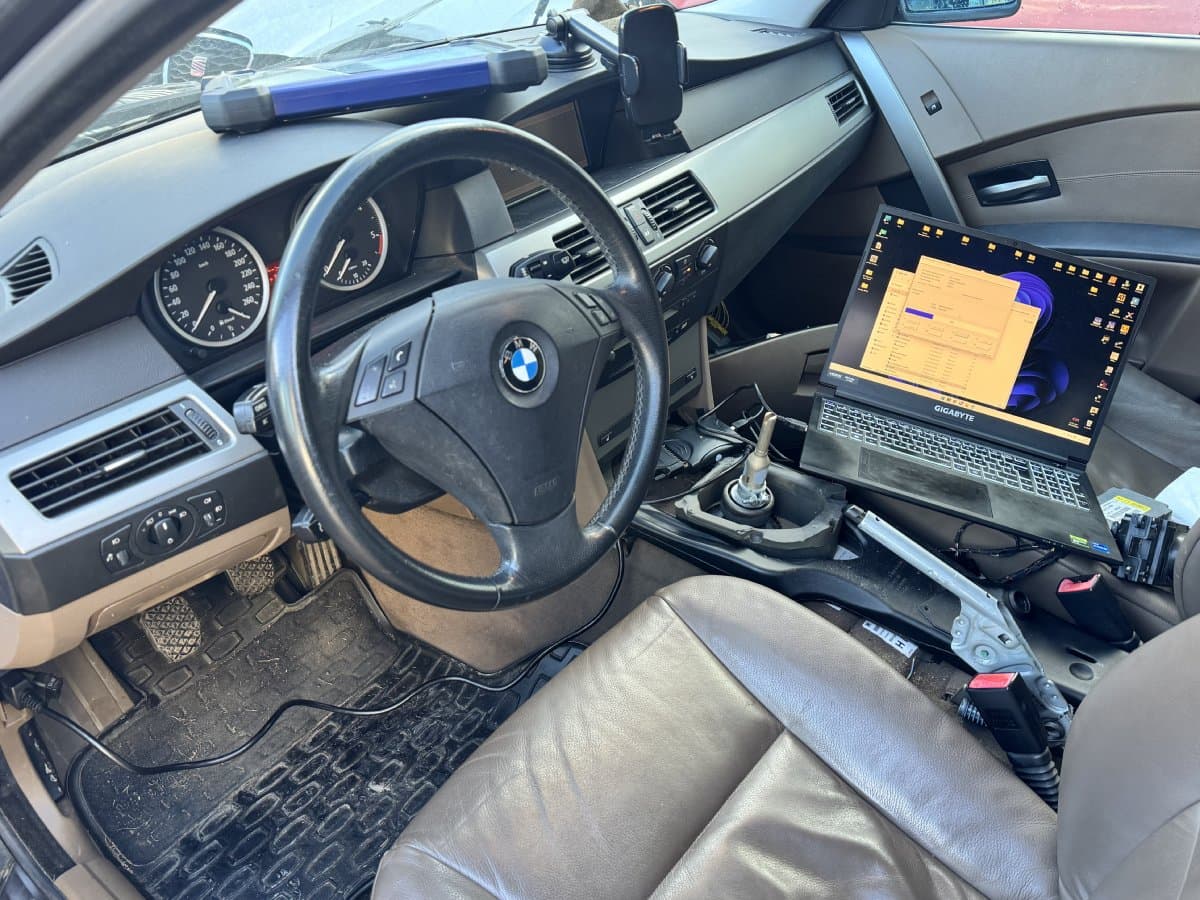

Mise à jour logicielle du calculateur SGM BMW E60 avec diagnostic
Détails Techniques
Services Réalisés
Points Forts
Mots-clés
Questions Fréquentes
Tout ce que vous devez savoir sur la réparation et mise à jour du calculateur SGM BMW E60 65776962703 et la résolution du voyant airbag
Qu'est-ce que le calculateur SGM 65776962703 sur BMW E60 ?
Le SGM (Safety and Gateway Module) référence 65776962703 est un calculateur central de la BMW Série 5 E60 qui combine deux fonctions essentielles : la gestion des systèmes de sécurité passive (airbags, prétensionneurs de ceintures) et la passerelle de communication CAN entre tous les calculateurs du véhicule. Il est équipé d'un processeur MC9S12 DB128 et d'un circuit ZMD U632H64BSK.
Pourquoi le voyant airbag reste allumé après remplacement du SGM ?
Lorsque vous remplacez le calculateur SGM par un module d'occasion, le voyant airbag reste souvent allumé car le VIN (numéro de châssis) enregistré dans le calculateur ne correspond pas à votre véhicule. Une programmation professionnelle est nécessaire pour adapter le calculateur à votre BMW E60.
Comment programmez-vous le calculateur SGM BMW ?
Nous utilisons des équipements professionnels de dernière génération permettant la lecture et l'écriture des données EEPROM via protocole BDM. Notre expertise nous permet une intervention précise et sécurisée sur le processeur MC9S12 DB128 équipant les calculateurs SGM BMW E60.
Peut-on adapter un calculateur SGM d'occasion à ma BMW E60 ?
Oui, nous pouvons adapter un calculateur SGM d'occasion à votre BMW E60. L'intervention consiste à lire les données du calculateur, modifier le VIN pour correspondre à votre véhicule, effectuer la mise à jour logicielle nécessaire, puis tester l'ensemble des fonctions. C'est une solution économique par rapport à l'achat d'un calculateur neuf chez BMW.
Proposez-vous aussi le reset crash data après accident ?
Oui, nous proposons également le reset des données de collision (crash data) pour les calculateurs airbag BMW. Après un accident, le calculateur enregistre des données qui verrouillent le système. Nous pouvons effacer ces données et restaurer le calculateur à son état d'origine.
En savoir plus sur notre service de réparation boîtier airbag →Combien coûte la programmation d'un calculateur SGM BMW E60 ?
La programmation d'un calculateur SGM BMW E60 est une alternative très économique au remplacement neuf. Vous économisez généralement plus de 1000€ par rapport à l'achat d'un module neuf chez BMW (prix catalogue supérieur à 1500€). Contactez-nous pour un devis personnalisé gratuit adapté à votre situation.
Combien de temps prend la programmation du calculateur SGM ?
L'intervention complète de programmation d'un calculateur SGM BMW E60 prend généralement 3 heures. Ce délai inclut la dépose du calculateur, l'ouverture du boîtier, la lecture des données, la programmation, la mise à jour logicielle, et le test final sur le véhicule.
Puis-je envoyer mon calculateur SGM par la poste ?
Oui, c'est même notre méthode privilégiée ! Envoyez-nous votre calculateur SGM soigneusement emballé. Nous effectuons la programmation et vous le réexpédions sous 24 à 48h ouvrées. C'est idéal si vous n'êtes pas en région parisienne.
La programmation du SGM est-elle garantie ?
Oui, nous offrons une garantie de 12 mois sur toutes nos interventions de programmation de calculateur SGM. Cette garantie couvre les défauts de programmation et les dysfonctionnements liés à notre intervention. Notre taux de réussite est supérieur à 98%.
Quels modèles BMW sont compatibles avec le SGM 65776962703 ?
Le calculateur SGM référence 65776962703 équipe principalement les BMW Série 5 E60 et E61 des années 2003 à 2010. Nous intervenons sur tous les calculateurs SGM BMW de cette génération, quelle que soit la référence exacte. Contactez-nous avec la référence de votre calculateur pour vérifier la compatibilité.
