Le Contexte : Calculateur SGM Défaillant
Cette BMW Série 5 E60 nous est arrivée avec un problème critique : le voyant airbag allumé en permanence et plusieurs dysfonctionnements électroniques. Le diagnostic a révélé uncode défaut 93F9 dans le calculateur SGM, indiquant un défaut interne du contrôleur. Le propriétaire avait déjà consulté plusieurs garages qui lui proposaient tous le remplacement complet du calculateur pour un coût prohibitif (plus de 1500€). Nous avons proposé unesolution de réparation électronique bien plus économique.
Le Calculateur SGM : Un Module Central
Le SGM (Safety and Gateway Module) est un calculateur central de la BMW E60 qui combine deux fonctions essentielles :
- •Module de sécurité (SIM) : Gestion complète des airbags conducteur et passager, airbags latéraux, airbags rideaux, prétensionneurs de ceintures, et détection des collisions
- •Passerelle de communication (ZGM) : Assure la communication entre tous les calculateurs du véhicule via les réseaux CAN (calculateur moteur, ABS, climatisation, GPS, etc.)
Le SGM est équipé d'un microcontrôleur Motorola MC9S12DB128 avec 128 KB de mémoire Flash et 2 KB d'EEPROM. C'est un composant critique pour la sécurité et le bon fonctionnement du véhicule.
Les Pannes Courantes du SGM
Le calculateur SGM des BMW E60 est sujet à plusieurs pannes récurrentes :
- •Code défaut 93F9 : Défaut interne du contrôleur, souvent causé par une corruption de la mémoire ou un problème de tension électrique
- •Voyant airbag allumé : Le système de sécurité passive est désactivé, mettant en danger les occupants
- •Problèmes de communication : Absence de dialogue avec le calculateur moteur, GPS, climatisation, causant des dysfonctionnements multiples
- •VIN incorrect après remplacement : Un calculateur de remplacement doit être adapté au véhicule avec le bon numéro de châssis
Notre Intervention : Réparation de Niveau Expert
Cette intervention nécessite une expertise en électronique automobile de haut niveau et des équipements professionnels. Voici le processus complet que nous avons suivi :
Diagnostic Approfondi du Calculateur
Connexion au véhicule via diagnostic professionnel BMW. Lecture du code défaut 93F9confirmant un problème interne du SGM. Vérification de l'état physique du calculateur (pas de traces de brûlure, pas d'oxydation). Décision de procéder à une réparation électroniqueplutôt qu'un remplacement coûteux.
Programmation Directe sur Motorola MC9S12DB128
Ouverture du calculateur et identification du microcontrôleur Motorola MC9S12DB128sur le circuit imprimé. Connexion des plots de programmation BDM (Background Debug Mode) pour accéder directement à la mémoire du processeur. Cette méthode permet de lire et modifier les données du calculateur sans passer par les protocoles de diagnostic standards.
Contrôle au Microscope Électronique
Utilisation d'un microscope électronique professionnel pour vérifier la qualité des connexions sur les plots de programmation. Cette étape est cruciale car une mauvaise connexion peut corrompre définitivement le calculateur. Vérification de l'absence de court-circuit et de la continuité des pistes électroniques.
Changement du Numéro de Châssis (VIN)
Lecture de la mémoire Flash du MC9S12DB128. Localisation de la zone contenant le VIN (Vehicle Identification Number). Modification du VIN pour correspondre exactement au véhicule. Cette étape est indispensable pour que le calculateur soit reconnu par tous les autres systèmes du véhicule. Recalcul des checksums de sécurité pour valider les modifications.
Test Complet des Systèmes de Sécurité
Réinstallation du calculateur dans le véhicule. Connexion au diagnostic BMW pour vérifier l'absence de codes défauts. Test de communication avec tous les calculateurs du véhicule. Vérification du bon fonctionnement des airbags et prétensionneurs. Effacement définitif du code défaut 93F9. Le voyant airbag s'éteint et reste éteint.
Le Résultat : Un Calculateur Réparé et Fonctionnel
Après notre intervention, le calculateur SGM fonctionne parfaitement. Le voyant airbag est éteint, tous les systèmes de sécurité sont opérationnels, et la communication avec les autres calculateurs est rétablie. Le véhicule a retrouvé son fonctionnement 100% d'origineet peut circuler en toute sécurité.
Une Alternative Économique au Remplacement
Cette réparation électronique a permis au propriétaire d'économiser plus de 1000€par rapport à un remplacement neuf du calculateur. Le module d'origine est conservé, garantissant une compatibilité parfaite avec le véhicule. Nous offrons une garantie de 12 moissur cette intervention, démontrant notre confiance dans la qualité de notre travail. Cette expertise technique de haut niveau permet de réparer des calculateurs considérés comme irréparables par les méthodes conventionnelles.
Galerie Photos de l'Intervention
Découvrez les différentes étapes de notre intervention technique sur le calculateur SGM. Cliquez sur les images pour les agrandir.
Calculateur SGM BMW E60 - Safety and Gateway Module 6577 6943089

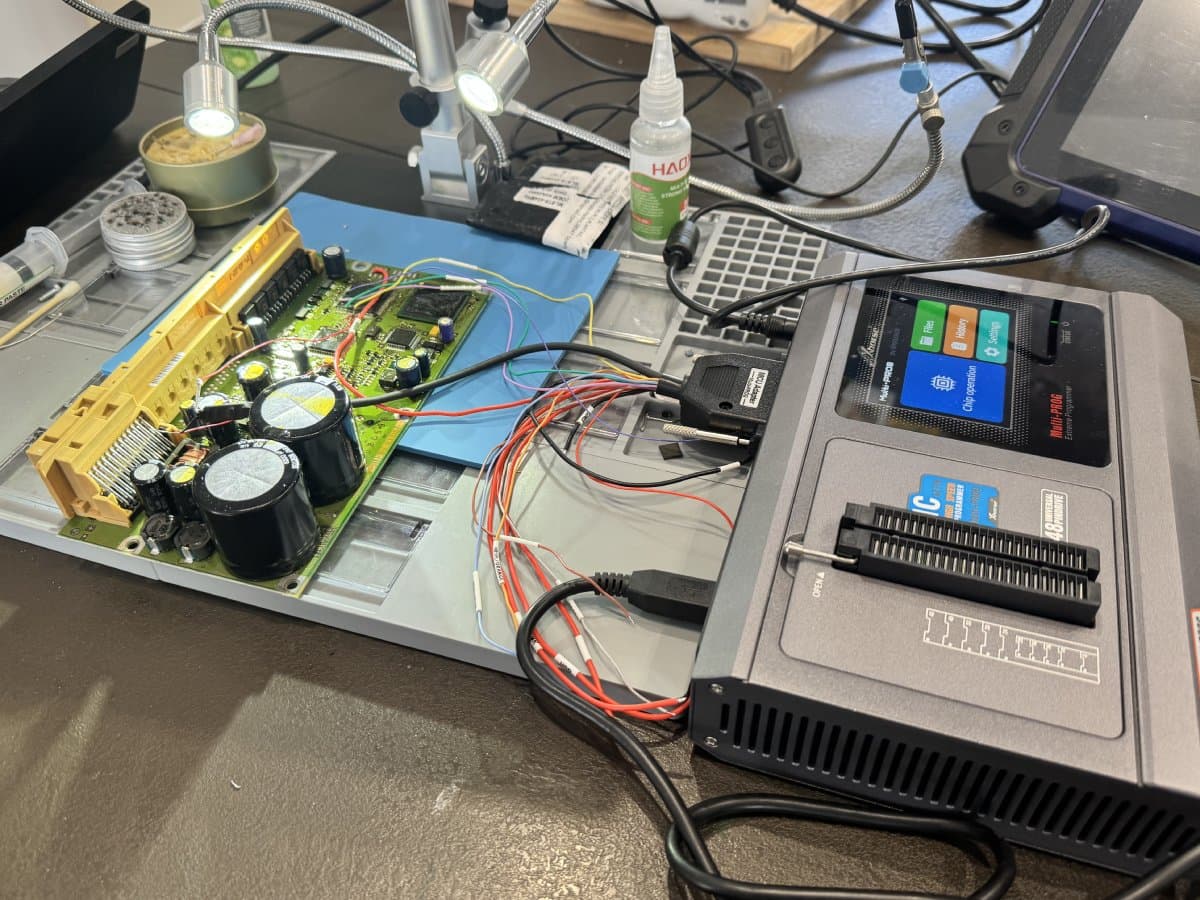

Méthode de branchement sur microcontrôleur Motorola MC9S12DB128

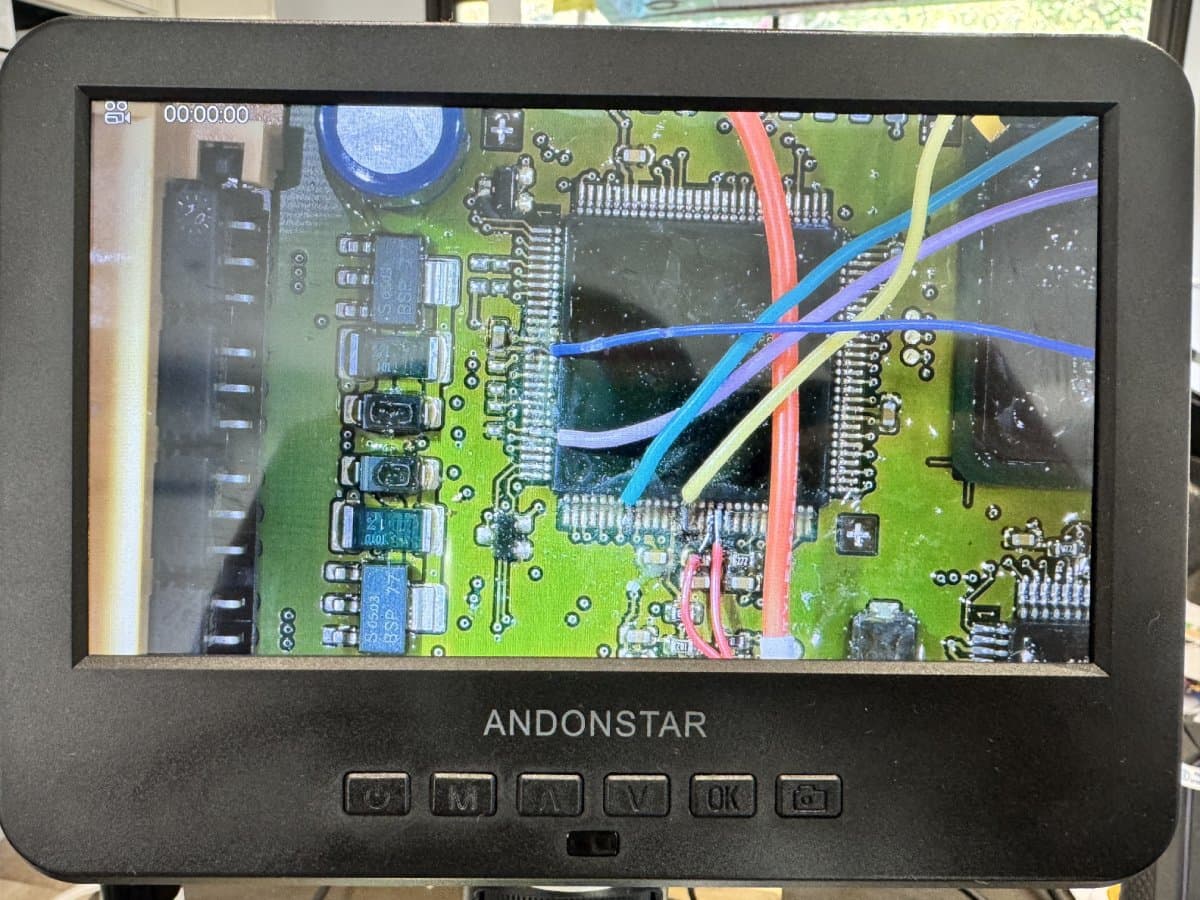

Contrôle des plots de connexion au microscope électronique

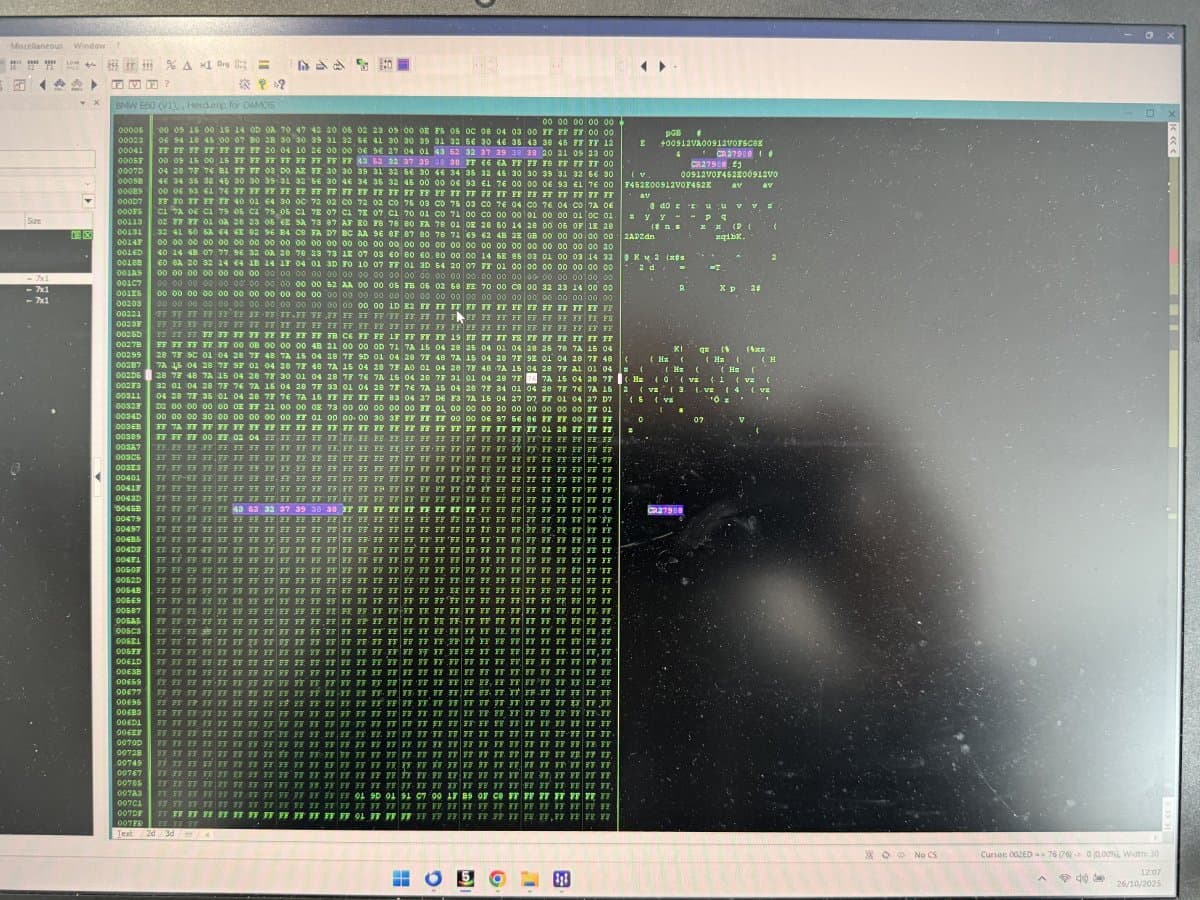

Édition du numéro de châssis VIN dans le calculateur SGM
Détails Techniques
Services Réalisés
Points Forts
Mots-clés
Questions Fréquentes
Tout ce que vous devez savoir sur la réparation du calculateur SGM BMW E60, la programmation du VIN et la résolution du défaut 93F9
Qu'est-ce que le calculateur SGM sur BMW E60 ?
Le SGM (Safety and Gateway Module) est un calculateur central de la BMW Série 5 E60 qui combine deux fonctions essentielles : la gestion des systèmes de sécurité passive (airbags, prétensionneurs de ceintures) et la passerelle de communication entre tous les calculateurs du véhicule. Il est équipé d'un microcontrôleur Motorola MC9S12DB128 avec 128 KB de mémoire Flash et 2 KB d'EEPROM.
Quelles sont les pannes courantes du calculateur SGM ?
Les pannes les plus fréquentes du SGM BMW E60 incluent : le voyant airbag allumé en permanence, les codes défauts 93F9 (défaut interne du contrôleur), les problèmes de communication avec les autres calculateurs (absence de dialogue avec le calculateur moteur, GPS, climatisation), les dysfonctionnements après un accident ou un choc, et les problèmes de tension électrique incorrecte.
Pourquoi faut-il changer le VIN dans le calculateur SGM ?
Le numéro de châssis (VIN) est enregistré dans la mémoire du calculateur SGM pour des raisons de sécurité et de traçabilité. Lors d'un remplacement de calculateur ou d'une réparation, il est indispensable de programmer le VIN du véhicule dans le nouveau module pour assurer la compatibilité avec tous les autres systèmes. Sans cette adaptation, le calculateur ne sera pas reconnu par le véhicule et provoquera des dysfonctionnements multiples.
Comment se déroule la programmation du calculateur SGM ?
La programmation du SGM est une intervention technique de haut niveau qui nécessite un accès direct au microcontrôleur Motorola MC9S12DB128. Nous utilisons des équipements professionnels pour nous connecter aux plots de programmation du processeur, vérifiés au microscope pour garantir la qualité des connexions. La programmation inclut la modification du VIN, l'adaptation des paramètres du véhicule, et la résolution des codes défauts.
Peut-on réparer un calculateur SGM avec le code défaut 93F9 ?
Oui, le code défaut 93F9 (défaut interne du contrôleur) peut être résolu dans la majorité des cas grâce à une intervention électronique de niveau expert. Ce défaut indique généralement un problème dans la mémoire ou la programmation du microcontrôleur. Nous procédons à une reprogrammation complète du calculateur, incluant la correction des données corrompues et l'adaptation du VIN.
Combien coûte la réparation d'un calculateur SGM ?
La réparation d'un calculateur SGM BMW E60 est une alternative économique au remplacement neuf. Vous économisez plus de 1000€ par rapport à l'achat d'un calculateur neuf chez BMW. Le tarif exact dépend de la complexité de l'intervention et du type de panne. Contactez-nous pour un devis personnalisé gratuit.
Combien de temps prend la réparation du calculateur SGM ?
La réparation complète d'un calculateur SGM BMW E60 prend généralement 4 heures. Ce délai inclut le diagnostic approfondi, la programmation directe sur le microcontrôleur MC9S12DB128, le changement du VIN, la vérification microscopique des connexions, et le test complet des systèmes de sécurité. Certains cas complexes peuvent nécessiter plus de temps.
Quels équipements sont nécessaires pour réparer un calculateur SGM ?
La réparation d'un calculateur SGM nécessite des équipements professionnels de haute précision : microscope électronique pour l'inspection des connexions, programmateur BDM pour l'accès direct au microcontrôleur Motorola MC9S12DB128, outils de diagnostic BMW professionnels, station de soudure de précision, et logiciels spécialisés pour la modification du VIN et des données du calculateur.
La réparation du SGM est-elle garantie ?
Oui, nous offrons une garantie de 12 mois sur toutes nos interventions de réparation de calculateur SGM. Cette garantie couvre les défauts de programmation et les dysfonctionnements liés à notre intervention. Elle démontre notre confiance dans la qualité de notre travail et notre expertise technique de haut niveau.
Quels modèles BMW sont compatibles avec cette réparation ?
Cette intervention de réparation du calculateur SGM concerne principalement les BMW Série 5 E60 et E61 (2003-2010). Le calculateur SGM référence 6577 6943089 / 65776943089 équipe ces modèles. Nous intervenons également sur d'autres calculateurs de sécurité BMW selon les générations. Contactez-nous pour vérifier la compatibilité avec votre véhicule.
