Le Contexte : Pannes Électriques Multiples
Ce BMW X1 nous a été confié avec de multiples pannes électriques : feux de position, feux de croisement, feux de route, clignotants et éclairage intérieur ne fonctionnaient plus. Le diagnostic a révélé une défaillance du module FRM3 (Footwell Module 3), le calculateur central qui gère l'éclairage, les vitres électriques, les essuie-glaces et de nombreuses autres fonctions du véhicule.
Le Module FRM3 (Footwell Module 3)
Le FRM3 est le calculateur central qui gère de nombreuses fonctions sur les BMW X1 E84, Série 1 et Série 3 (2009-2015) : éclairage complet (feux avant/arrière, clignotants, feux de jour DRL), vitres électriques, essuie-glaces, éclairage intérieur, et communication avec tous les autres calculateurs via le réseau CAN. Une panne du FRM3 entraîne des dysfonctionnements multiples, rendant le véhicule dangereux et non conforme.
Le Problème : Coût Prohibitif du Remplacement
Le remplacement d'un module FRM3 neuf chez BMW coûte entre 1 500€ et 2 000€(pièce + main d'œuvre + programmation). Pour ce client, cette solution était financièrement impossible. Notre réparation électronique du module FRM3 existant a permis d'économiser plus de 1 000€tout en garantissant un fonctionnement identique à l'origine.
Notre Intervention : Réparation Électronique de Haut Niveau
La réparation d'un module FRM3 nécessite une expertise technique de très haut niveau et des équipements professionnels spécialisés. Voici notre processus d'intervention :

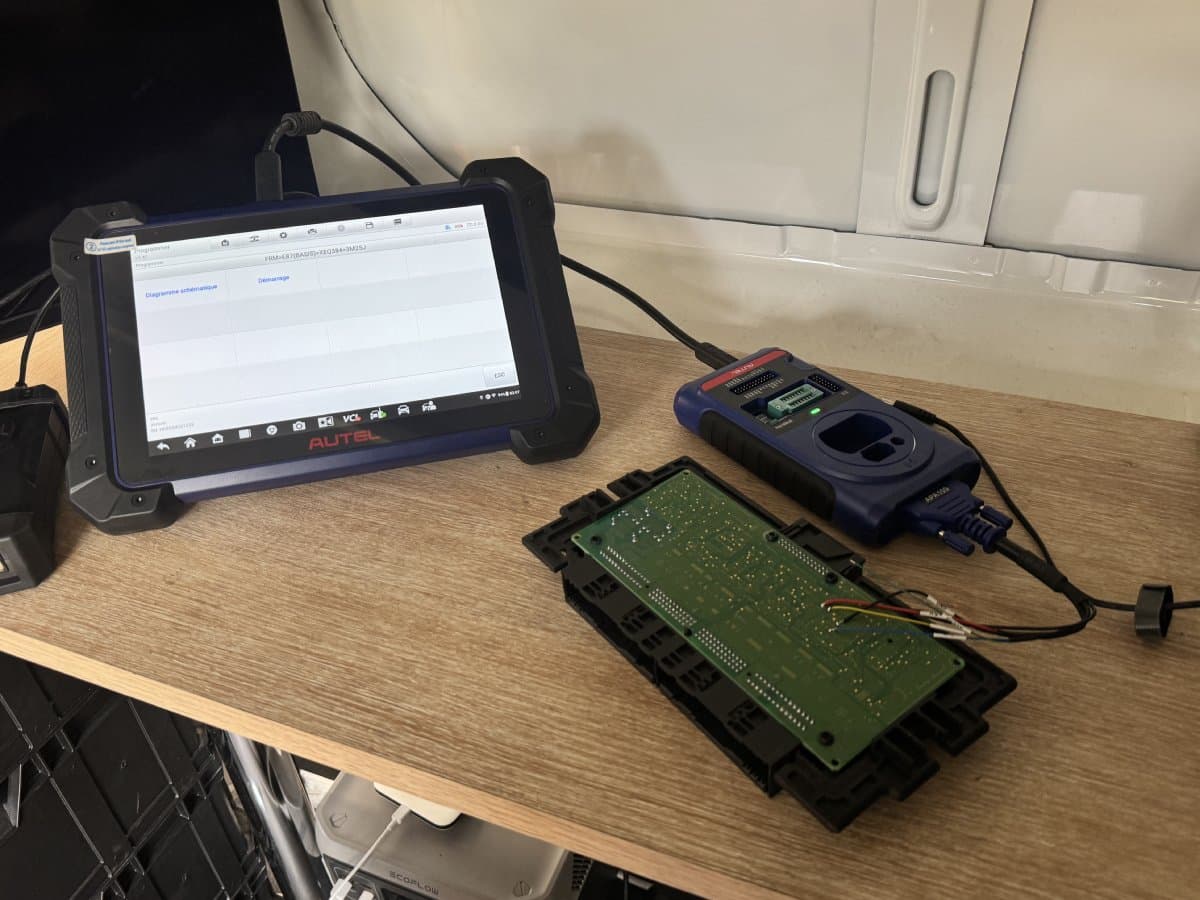

Diagnostic Approfondi du Module
Démontage du module FRM3 situé sous le tableau de bord côté conducteur. Inspection visuelle du circuit imprimé pour détecter d'éventuels composants endommagés, traces de corrosion ou soudures défectueuses. Identification du microcontrôleur Motorola MC9S12XEQ384 qui contient toutes les données et la programmation du module.

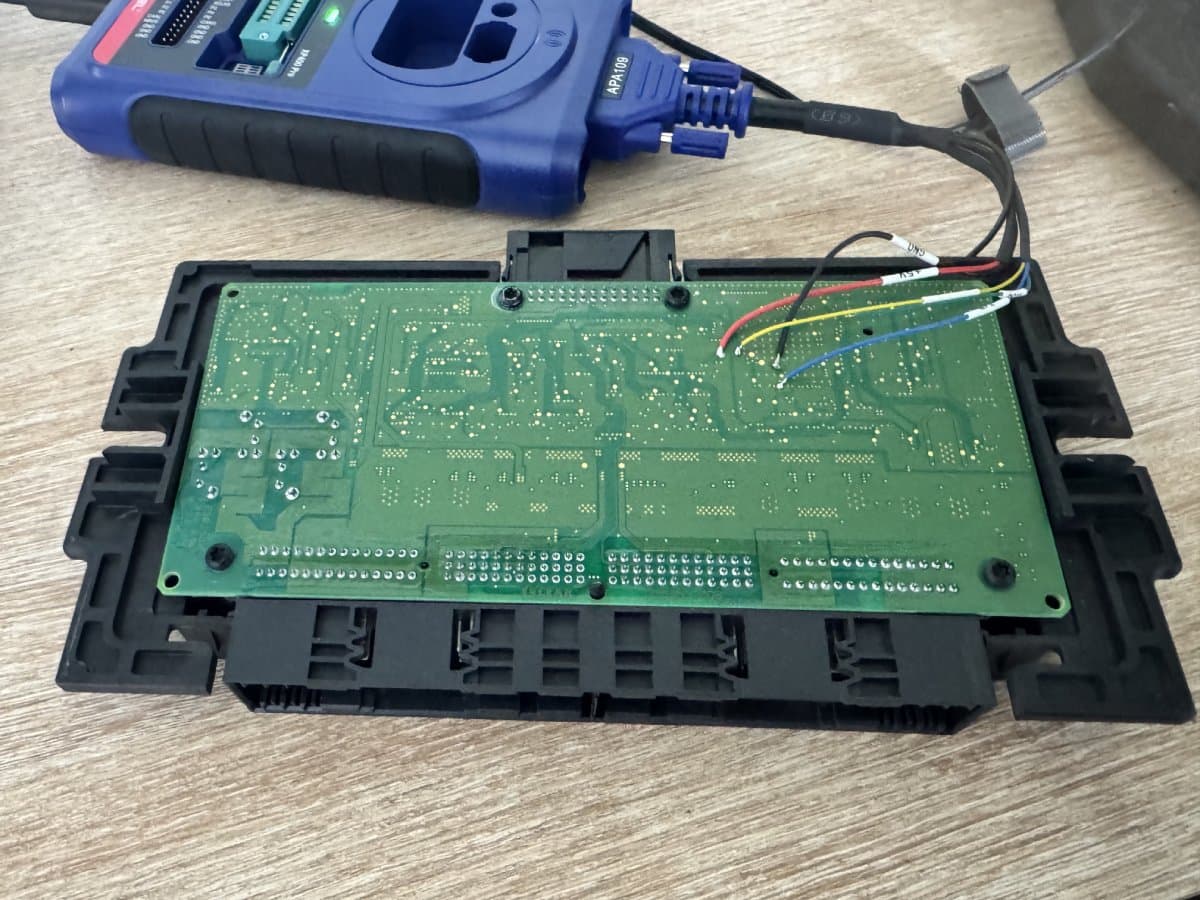

Connexion au Microcontrôleur
Connexion directe aux plots de programmation du processeur Motorola MC9S12XEQ384 via un programmateur BDM professionnel. Cette étape nécessite une précision extrême car les plots de connexion sont microscopiques. Vérification au microscope électronique pour garantir la qualité des connexions.

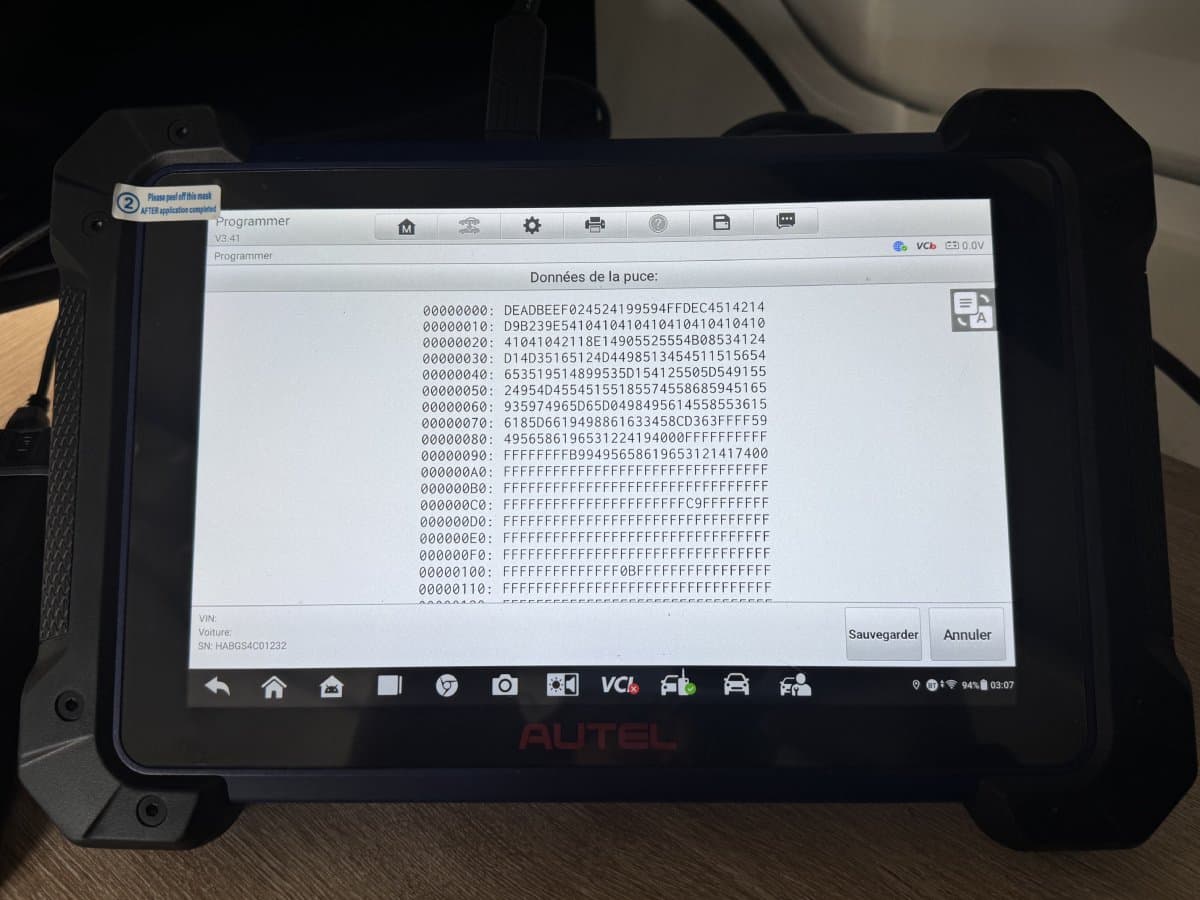

Sauvegarde Complète des Données
Lecture et sauvegarde complète de la mémoire Flash (384 KB) du microcontrôleur. Cette sauvegarde contient toutes les données spécifiques au véhicule : VIN, configuration de l'éclairage, paramètres de codage, et historique des défauts. Cette étape est cruciale pour préserver l'identité électronique du module.
Réparation et Reprogrammation
Analyse des données sauvegardées pour identifier les zones corrompues. Réparation des données défectueuses et reprogrammation complète du microcontrôleur. Restauration de toutes les fonctions d'éclairage avec les paramètres d'origine du véhicule. Vérification de l'intégrité des données et validation des checksums.
Tests et Validation Complète
Remontage du module FRM3 dans le véhicule. Test complet de toutes les fonctions d'éclairage : feux de position, feux de croisement, feux de route, clignotants, feux de détresse, éclairage intérieur, feux de jour DRL. Vérification de la communication CAN avec les autres calculateurs. Effacement des codes défauts et validation finale.
Le Résultat : Module FRM3 Comme Neuf
Après notre intervention, le BMW X1 a retrouvé un fonctionnement parfait. Tous les circuits fonctionnent exactement comme à l'origine : éclairage complet (feux de position, croisement, route, clignotants, éclairage intérieur), vitres électriques, essuie-glaces. Le véhicule peut circuler en toute sécurité, sans aucun défaut résiduel.
Économie Réalisée : Plus de 60%
Le client a économisé plus de 1 000€ par rapport au remplacement d'un module FRM3 neuf en concession BMW (pièce + programmation), tout en bénéficiant d'une garantie de 12 moissur notre intervention. La réparation du module d'origine a également permis de conserver toutes les configurations du véhicule. Une solution économique, technique et durable !
"Module FRM réparé en une journée. Tous les éclairages fonctionnent à nouveau parfaitement. Service professionnel et tarif bien plus avantageux qu'un remplacement neuf. Je recommande !"
— Client BMW X1 - Val d'Oise
Détails du Module
Services Réalisés
Points Forts
Mots-clés
Questions Fréquentes
Tout ce que vous devez savoir sur la réparation du module FRM BMW, la programmation du MC9S12XEQ384 et les pannes d'éclairage
Qu'est-ce que le module FRM sur BMW ?
Le FRM (Footwell Module) est le calculateur central qui gère de nombreuses fonctions sur les BMW : éclairage complet (feux avant/arrière, clignotants, éclairage intérieur, feux de jour DRL), vitres électriques, essuie-glaces, et communication avec tous les autres calculateurs via le réseau CAN. Le FRM3 équipe les BMW X1 E84, Série 1 et Série 3 de 2009 à 2015, avec un microcontrôleur Motorola MC9S12XEQ384.
Quelles sont les pannes courantes du FRM ?
Les pannes les plus fréquentes du FRM incluent : perte totale ou partielle de l'éclairage (feux de position, croisement, route), clignotants qui ne fonctionnent plus, éclairage intérieur défaillant, feux de jour DRL inopérants, vitres électriques bloquées, essuie-glaces inopérants, messages d'erreur au tableau de bord, et problèmes de communication CAN. Ces pannes rendent le véhicule dangereux et non conforme à la réglementation.
Pourquoi le FRM tombe-t-il en panne ?
Les principales causes de panne du FRM sont : surtension électrique (démarrage avec câbles mal branchés), infiltration d'eau dans le module (situé sous le tableau de bord), composants électroniques défectueux avec le temps, corruption des données du microcontrôleur, et problèmes de soudures sur le circuit imprimé. Le FRM est particulièrement sensible aux variations de tension.
Combien coûte le remplacement d'un FRM neuf ?
Le remplacement d'un module FRM3 neuf chez BMW coûte entre 1 500€ et 2 000€, incluant la pièce (1 000-1 500€), la main d'œuvre, et la programmation obligatoire. Notre réparation électronique du FRM existant permet d'économiser plus de 1 000€ tout en garantissant un fonctionnement identique à l'origine avec une garantie de 12 mois.
Comment se déroule la réparation du FRM ?
La réparation nécessite une expertise de haut niveau : démontage du FRM situé sous le tableau de bord, connexion directe aux plots de programmation du microcontrôleur Motorola MC9S12XEQ384, sauvegarde complète de la mémoire Flash (384 KB), réparation des données corrompues, reprogrammation du processeur, et tests complets de tous les circuits. L'intervention dure environ 1 heure (hors démontage/remontage).
Qu'est-ce que le microcontrôleur MC9S12XEQ384 ?
Le Motorola MC9S12XEQ384 est le processeur central du module FRM3. Il contient 384 KB de mémoire Flash qui stocke toutes les données du véhicule : VIN, configuration de l'éclairage, paramètres de codage, et historique. La réparation nécessite un accès direct à ce processeur via des plots de programmation microscopiques, avec des équipements professionnels BDM et une vérification au microscope.
Peut-on réparer tous les FRM ?
La majorité des pannes de FRM sont réparables par programmation électronique, notamment les corruptions de données, les problèmes logiciels, et certains défauts de composants. Cependant, si le circuit imprimé est gravement endommagé (brûlé, corrodé), ou si le microcontrôleur est physiquement détruit, la réparation peut être impossible. Nous effectuons un diagnostic gratuit pour évaluer la faisabilité.
Combien de temps prend la réparation ?
La réparation complète d'un module FRM prend généralement 5 heures. Ce délai inclut le démontage du module, le diagnostic approfondi, la connexion au microcontrôleur, la sauvegarde des données, la réparation et reprogrammation, le remontage, et les tests complets de tous les circuits d'éclairage. Les cas complexes peuvent nécessiter plus de temps.
Quels équipements sont nécessaires ?
La réparation du FRM nécessite des équipements professionnels de haute précision : microscope électronique pour l'inspection des connexions, programmateur BDM pour l'accès au microcontrôleur Motorola MC9S12XEQ384, outils de diagnostic BMW professionnels, station de soudure de précision, et logiciels spécialisés pour la lecture et l'écriture de la mémoire Flash. C'est une intervention de niveau expert.
La réparation est-elle garantie ?
Oui, nous offrons une garantie de 12 mois sur toutes nos réparations de module FRM. Cette garantie couvre les défauts de programmation et les dysfonctionnements liés à notre intervention. Elle démontre notre confiance dans la qualité de notre travail et notre expertise technique de haut niveau. Le véhicule fonctionne exactement comme avec un module neuf.
Quels modèles BMW sont concernés ?
Le module FRM3 équipe principalement les BMW X1 E84 (2009-2015), Série 1 E81/E82/E87/E88 (2004-2013), et Série 3 E90/E91/E92/E93 (2005-2013). Les versions antérieures (FRM, FRM2) et postérieures (FRM4) équipent d'autres modèles BMW et Mini. Nous intervenons sur tous les types de FRM selon les générations. Contactez-nous pour vérifier la compatibilité.
Faut-il programmer le FRM après réparation ?
Non ! C'est l'avantage majeur de notre méthode de réparation. Nous sauvegardons et restaurons toutes les données d'origine du FRM (VIN, configuration, codage). Le module réparé conserve son identité électronique et fonctionne immédiatement sans programmation supplémentaire chez BMW. Avec un FRM neuf, une programmation obligatoire chez BMW est nécessaire, augmentant le coût total.
